핸즈온 | VPC, Route 53

가. VPC 구성

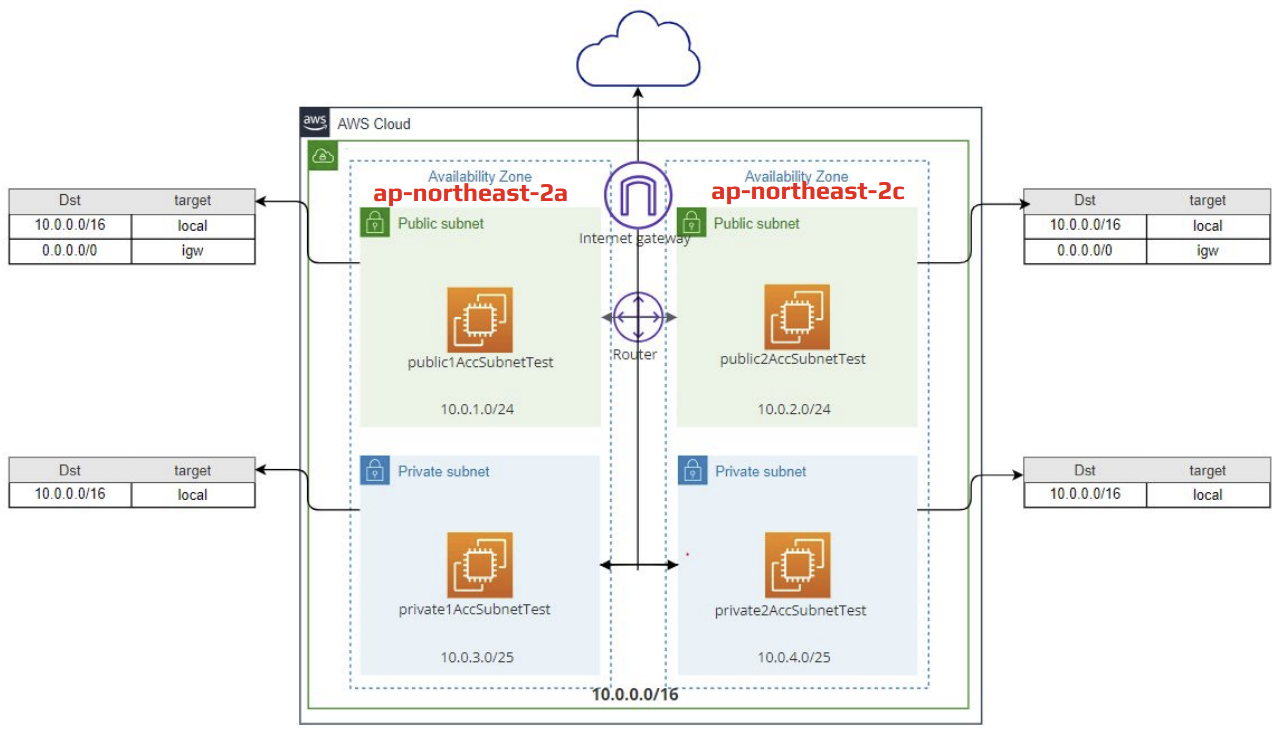

우리가 구성할 아키텍쳐는 다음과 같다.



1. VPC생성

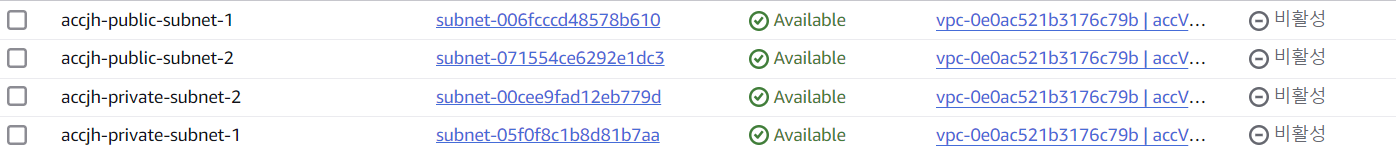

2. 해당 VPC내에 2개의 AZ(2a,2c) 생성 후, 각각의 영역에 2개의 subnet (public/private) 생성

1-2a / 2-2c



3. AZ-2a에 public/private EC2 인스턴스 생성



4. IGW 생성 및 VPC에 연결

• IGW를 통해 VPC와 외부 연결

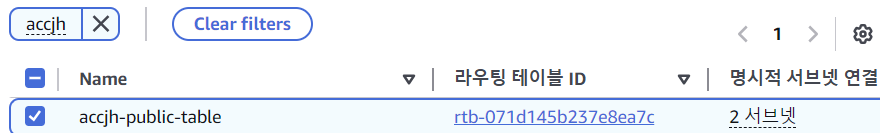

5. 라우팅 테이블 생성

• 각각의 서브넷에 라우팅 테이블 생성
• public 서브넷에 public 서브넷 삽입





6. Public 라우팅테이블에 IGW 추가



---

나. Nat Gateway을 통해 Private Subnet에서 인터넷 통신 구현

0. 통신 흐름

• 2c AZ의 인스턴스  >> Nat Gateway >> IGW >> 외부 인터넷



1. NAT gateway생성

• 2c의 public subnet에 연결 및 elastic IP 할당



2. Private subnet의 라우팅 테이블 수정

• public에 생성한 NAT 게이트웨이에 라우팅하도록 설정



---

다. Bastion Host를 통해 Private Subnet에서 인터넷 통신 구현

0. 통신 흐름

외부 >> Bastion >> 2c내의 서브넷의 인스턴스



1. EC2 생성

• Bastion host : public subnet의 ec2
• 내부 서버 : private subnet의 ec2





2. Bastion Host를 통한 Private EC2 접근

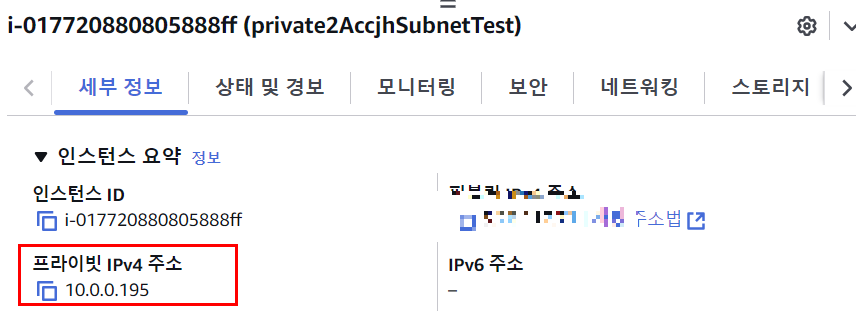

프라이빗

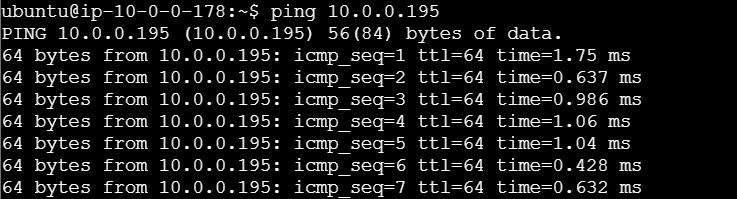

살아있는 것을 확인



• mobXterm을 사용하여 ssh 접속
• Bastion Host에 접속 후, key pair (windows 내 컴)을 통해 private ec2에 접속
• Private EC2에 접근한 것을 확인

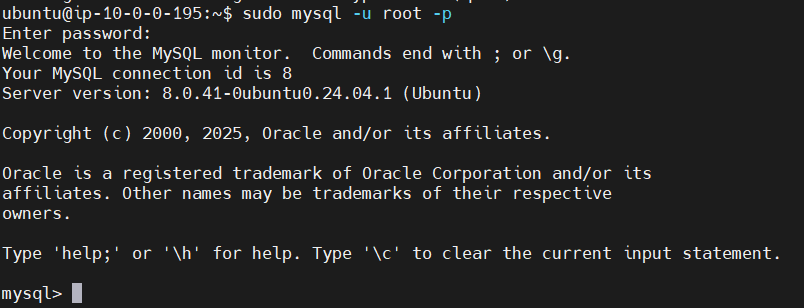

• 이후, private ec2에서 추가 사항 진행 (mysql에 root계정 생성 및 접속)

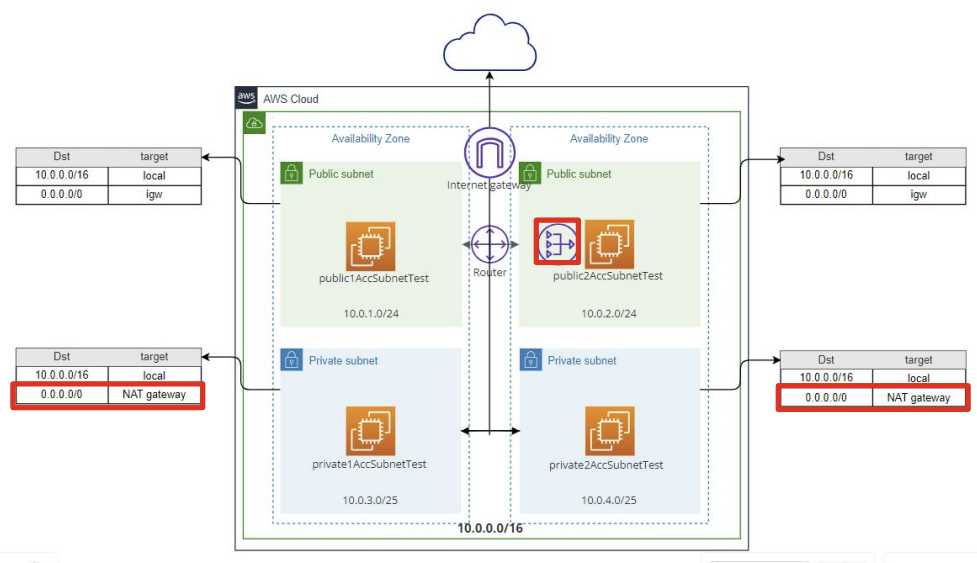

최종 구현 아키텍쳐
